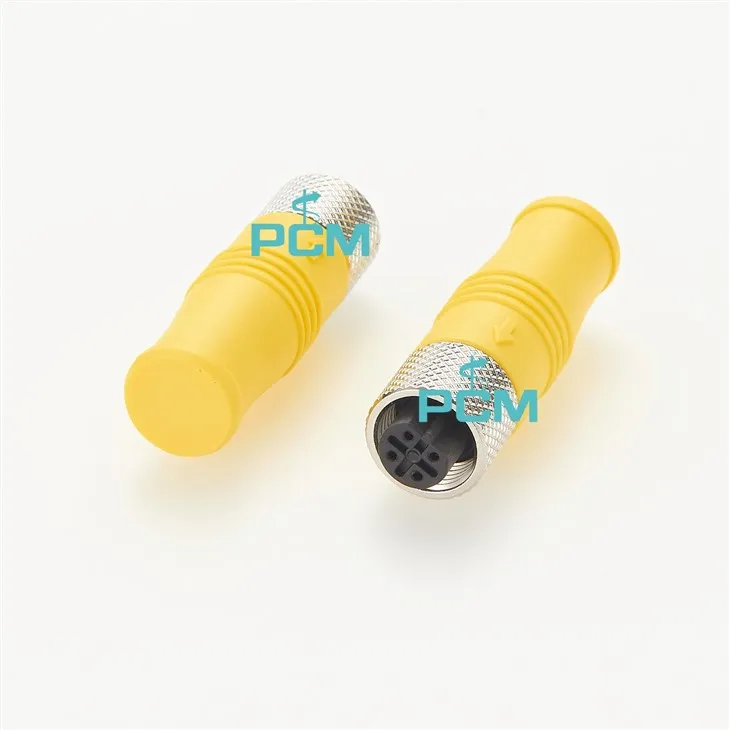

Profibus afsluitweerstand vrouwelijk M12 4-pool B-gecodeerd

Om een ​​efficiënte signaaloverdracht in een Profibus-netwerk te garanderen, is een goede bussegmentafsluiting essentieel. Voor Profibus RS485 wordt de busafsluiting doorgaans bereikt met behulp van drie weerstanden. De rol van deze weerstanden is het voorkomen van signaalreflecties aan het einde van de bus, waardoor fouten bij de gegevensoverdracht worden verminderd. Normaal gesproken wordt aan het uiteinde van elk Profibus-segment een weerstand van 120 Ω geplaatst om te passen bij de karakteristieke impedantie van de bus en om een ​​optimale signaalintegriteit te garanderen.

Voor Profibus MBP (PA) bestaat de afsluiting uit een weerstand en een condensator. Deze configuratie handhaaft de signaalintegriteit over lange afstanden, wat vooral belangrijk is bij procesautomatiseringstoepassingen in luidruchtige omgevingen. De weerstand wordt gebruikt om de impedantie van de bus aan te passen, terwijl de condensator wordt gebruikt om hoogfrequente ruis uit te filteren en het gelijkspanningsniveau op de bus te stabiliseren, waardoor de betrouwbaarheid van de communicatie wordt vergroot.

Busafsluiting is van cruciaal belang in Profibus-netwerken om problemen zoals signaalreflecties, dataconflicten en communicatiefouten effectief te voorkomen. Door de juiste afsluitingsmaatregelen te implementeren, kunnen de betrouwbaarheid en prestaties van Profibus-netwerken aanzienlijk worden verbeterd, waardoor robuuste communicatie tussen apparaten in verschillende industriële toepassingen wordt gegarandeerd.
