PCM-ZC-0014 MATE-AX naar Fakra kabelassemblage, connector-compatibel alternatief voor TE Connectivity 2081393-serie
Premier Cable PCM-ZC-0014 is een MATE-AX naar Fakra RF-kabelassemblage voor auto's, ontworpen als een connector-compatibel alternatief voor de TE Connectivity 2081393-serie. Verkrijgbaar in 0,5 m, 1 m, 2 m, 10 m en aangepaste lengtes.
Metatitel:PCM-ZC-0014 MATE-AX naar Fakra-kabelmontage compatibel met TE 2081393-serie
Metabeschrijving:Premier Cable PCM-ZC-0014 is een MATE-AX naar Fakra RF-kabelassemblage voor auto's, ontworpen als een connector-compatibel alternatief voor de TE Connectivity 2081393-serie. Verkrijgbaar in 0,5 m, 1 m, 2 m, 10 m en aangepaste lengtes.
Inhoud
Productoverzicht
Premier Cable PCM-ZC-0014 is een RF-kabelassemblage voor auto's, ontworpen met dezelfde MATE-AX naar Fakra-connectorconfiguratie als de kabelassemblages uit de TE Connectivity 2081393-serie.
Deze kabelconstructie is voorzien van een 4-in-1 Mini Fakra MATE-AX-connector aan het ene uiteinde en een standaard Fakra vrouwelijke connector aan het andere uiteinde. Het is geschikt voor RF-signaaltransmissietoepassingen in de automobielsector waarbij een compacte meerkanaals MATE-AX-interface moet worden aangesloten op standaard Fakra-verbindingspunten.
PCM-ZC-0014 kan worden gebruikt als een connector-compatibel en toepassings-compatibel alternatief voor klanten die op zoek zijn naar een MATE-AX naar Fakra-kabelassemblage gerelateerd aan TE Connectivity 2081393-1, 2081393-2, 2081393-3, 2081393-4, 2081393-5 en 2081393-6 referentieonderdelen.
Naast standaard kabellengtes ondersteunt Premier Cable ook productie op maat, waaronder een verlengde versie van 10- meter voor RF-routering over lange afstanden in de autosector.

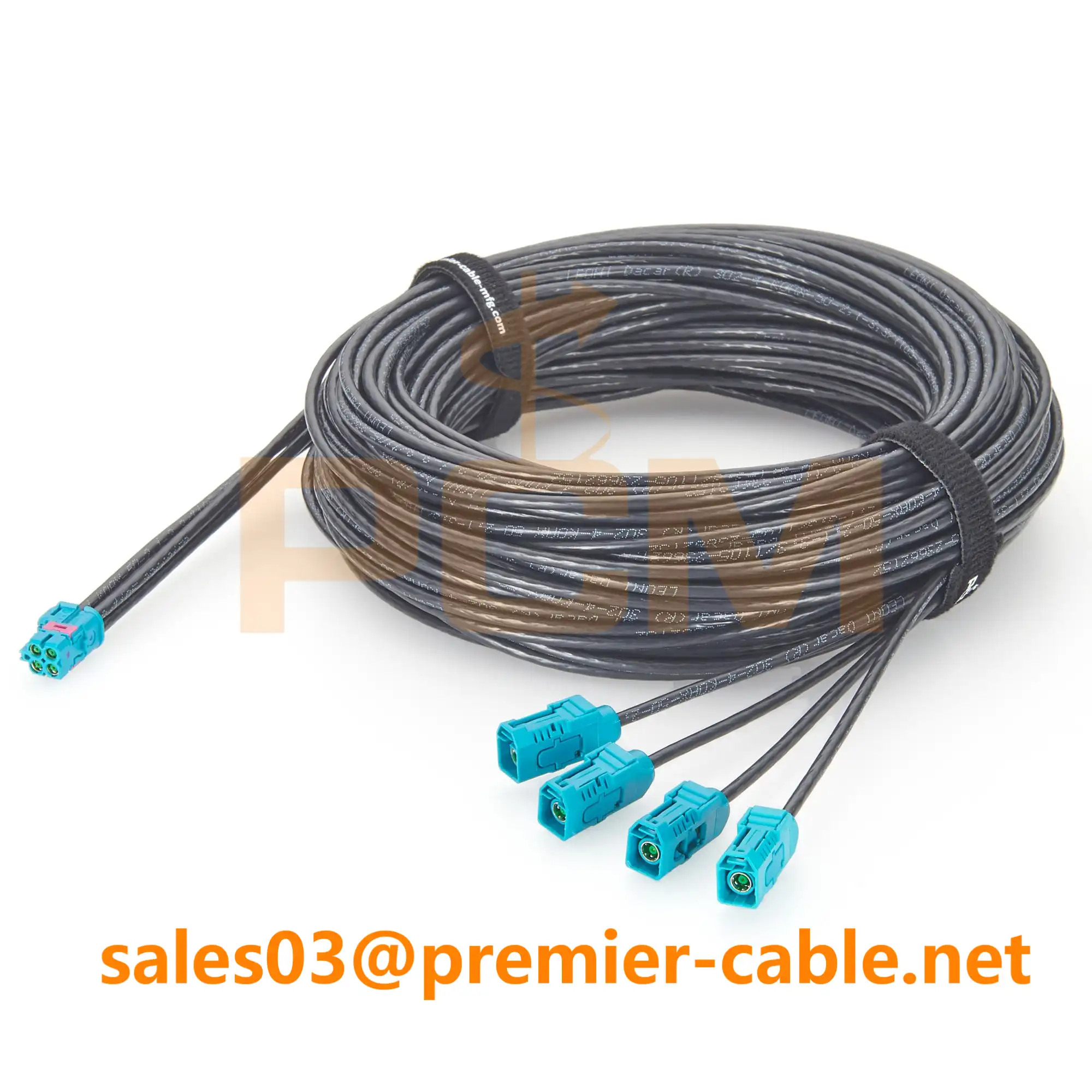

PCM-ZC-0014: MATE-AX naar Fakra-kabelmontage
Automotive RF-kabelassemblage Productweergave
Connectorconfiguratie
| Connectorpositie | Connectoronderdeelnummer | Beschrijving |
|---|---|---|
| Einde A | 1-2298721-9 | 4-in-1 Mini Fakra MATE-AX-connector |
| Einde B | 2-2326910-0 | Standaard Fakra vrouwelijke connector |
De connectorconfiguratie is gebaseerd op een MATE-AX naar Fakra-kabelassemblagestructuur, waardoor deze geschikt is voor RF-systemen in auto's, antennemodules, sensorplatforms en toepassingen voor hoog- signaaloverdracht.
Uiteinde A: 4-in-1 Mini Fakra MATE-AX-connector
Uiteinde B: Standaard Fakra vrouwelijke connector
TE Connectivity 2081393-seriereferentie
TE Connectivity 2081393-serie MATE-AX-naar-Fakra-kabelassemblages worden voornamelijk vermeld met verschillende kabellengtes. De connectorrichting en het kabelassemblageconcept blijven binnen dezelfde MATE-AX naar Fakra-configuratie.
| TE Connectivity-referentieonderdeelnummer | Vermelde kabellengte | Configuratie |
|---|---|---|
| 2081393-1 | 0.3 m | MATE-AX-naar-Fakra-kabelmontage |
| 2081393-2 | 600 mm | MATE-AX-naar-Fakra-kabelmontage |
| 2081393-3 | 1 m | MATE-AX-naar-Fakra-kabelmontage |
| 2081393-4 | 2000 mm | MATE-AX-naar-Fakra-kabelmontage |
| 2081393-5 | 3000 mm | MATE-AX-naar-Fakra-kabelmontage |
| 2081393-6 | 5000 mm | MATE-AX-naar-Fakra-kabelmontage |
Premier Cable PCM-ZC-0014 kruisreferentie
| Premier-kabelonderdeelnummer | TE Connectiviteit Referentie | Premier kabellengte | Technische opmerking |
|---|---|---|---|
| PCM-ZC-0014-0.5M | Verwijzing naar TE 2081393-2 | 0.5 m | Dezelfde MATE-AX-naar-Fakra-connectorconfiguratie; aangepaste kortere lengte vergeleken met 600 mm referentie |
| PCM-ZC-0014-1M | Compatibel alternatief voor TE 2081393-3 | 1 m | Dezelfde MATE-AX-naar-Fakra-connectorconfiguratie |
| PCM-ZC-0014-2M | Compatibel alternatief voor TE 2081393-4 | 2 m | Dezelfde MATE-AX-naar-Fakra-connectorconfiguratie |
| PCM-ZC-0014-10M | Uitgebreide lengteversie | 10 m | Maatwerkoplossing voor lange-afstanden die verder gaat dan de standaard vermelde TE-referentielengtes |
Technische positionering:PCM-ZC-0014 is niet gepositioneerd als een gekopieerd product of een originele TE-vervanging. Het is gepositioneerd als een connector-compatibel alternatief en een kruis-kruisreferentiekabelassemblageoplossing voor klanten die een MATE-AX naar Fakra auto-RF-kabel met flexibele lengteopties nodig hebben.
Compatibiliteitsbereik
PCM-ZC-0014 is ontworpen als een connector-compatibel en toepassings-compatibel alternatief voor TE Connectivity 2081393-serie MATE-AX naar Fakra-kabelassemblages.
Compatibiliteit is gebaseerd op de volgende punten:
- MATE-Configuratie van AX naar Fakra-connector
- 4-in-1 Mini Fakra MATE-AX-interface
- Standaard Fakra vrouwelijke aansluitinterface
- Toepassing voor RF-kabelassemblage in de auto-industrie
- Gelijkaardig installatie- en signaalrouteringsconcept
- Aangepaste kabellengteondersteuning voor verschillende voertuigindelingen
De definitieve validatie moet worden bevestigd volgens de vereisten op elektrisch, mechanisch, milieu- en systeemniveau- van de klant.
Beschikbare kabellengtes
Premier Cable PCM-ZC-0014 is verkrijgbaar in de volgende standaardlengtes:
- 0,5 meter
- 1 meter
- 2 meter
- 10 meter
Aangepaste kabellengtes zijn op aanvraag verkrijgbaar.
Voor projecten die dezelfde connectorconfiguratie vereisen maar een andere kabellengte, kan Premier Cable de productie van aangepaste MATE-AX naar Fakra-kabelassemblages ondersteunen op basis van klanttekeningen, monsters of technische vereisten.
Verlengde 10- meter MATE-AX naar Fakra-kabeloplossing
Een belangrijk voordeel van Premier Cable PCM-ZC-0014 is de beschikbaarheid van een langere kabellengte van 10 meter.
Vergeleken met de algemeen genoemde referentielengtes uit de TE Connectivity 2081393-serie, biedt de versie van 10-meter een langere routeringsoptie voor moderne voertuigarchitecturen en complexe RF-indelingen in voertuigen.
De 10-meter MATE-AX naar Fakra kabelmontage is geschikt voor:
- ADAS-sensorroutering over lange- afstanden
- Op het dak-gemonteerde antennesystemen
- Antennemodules voor haaienvin
- Gecentraliseerde domeincontrollerplatforms
- Communicatiesystemen voor autonoom rijden
- Hoog-RF-backbone-routering voor auto's
- Voertuigarchitecturen die langere kabelpaden vereisen
Deze optie voor verlengde lengte helpt klanten de inkoop te vereenvoudigen wanneer standaard cataloguslengtes niet kunnen voldoen aan de installatievereisten van het project.
Verlengde MATE-AX-kabel van 10- meter naar Fakra
RF-routeringsoplossing voor lange- auto's
Technische validatie en testondersteuning
Voor RF-kabelassemblageprojecten voor auto's is connectorcompatibiliteit alleen niet altijd voldoende. Afhankelijk van het uiteindelijke voertuigplatform en de toepassingsomgeving kan ook elektrische en mechanische validatie vereist zijn.
Premier Cable kan project-gebaseerde validatievereisten ondersteunen, waaronder:
- Continuïteit test
- Visuele inspectie
- Controle van de connectorkoppeling
- Verificatie van de kabellengte
- Impedantiecontrole, indien van toepassing
- Inbrengverliestest, indien van toepassing
- VSWR-test, indien van toepassing
- Bespreking van afscherming en RF-prestaties op basis van projectvereisten
Testitems en acceptatiecriteria kunnen worden besproken volgens de technische specificaties van de klant.
Belangrijkste kenmerken
- Connector-compatibel alternatief voor de TE Connectivity 2081393-serie
- 4-in-1 Mini Fakra MATE-AX naar standaard Fakra vrouwelijke configuratie
- Maakt gebruik van MATE-AX-connector 1-2298721-9 en Fakra-connector 2-2326910-0
- Geschikt voor auto-RF-signaaloverdracht
- Verkrijgbaar in lengtes van 0,5 m, 1 m, 2 m en 10 m
- Aangepaste kabellengteproductie beschikbaar
- Uitgebreide versie van 10-meter voor voertuigroutering over lange afstanden
- Geschikt voor auto-antenne-, sensor-, ADAS- en telematicatoepassingen
- Ondersteuning voor OEM- en ODM-kabelmontage
- Technische ondersteuning voor connector- en kabelselectie
Toepassingen
PCM-ZC-0014 MATE-AX naar Fakra-kabelassemblages zijn geschikt voor RF- en hoogfrequente signaaltransmissietoepassingen in auto's, waaronder:
- ADAS-sensorsystemen
- GNSS / GPS-antennemodules
- Telematica-besturingseenheden
- Haaienvinantennesystemen
- Radarcommunicatiemodules
- Autonoom rijdende platforms
- Gecentraliseerde voertuigcomputerarchitecturen
- Hoge-frequentie in-RF-signaalroutering van voertuigen
- Antenne- en communicatiesystemen voor auto's
Waarom kiezen voor Premier Cable PCM-ZC-0014?
Premier Cable PCM-ZC-0014 biedt een flexibele inkoopoptie voor klanten die op zoek zijn naar een MATE-AX naar Fakra-kabelassemblage die compatibel is met de TE Connectivity 2081393-serie connectorconfiguratie.
Vergeleken met vaste cataloguslengtes ondersteunt Premier Cable zowel standaard als aangepaste kabellengtes, inclusief een verlengde versie van 10-meter voor RF-toepassingen in de auto-industrie over lange afstanden.
Klanten kunnen Premier Cable PCM-ZC-0014 kiezen voor:
- Alternatieve inkoop voor toepassingen die verband houden met de TE 2081393-serie
- Flexibele aanpassing van de kabellengte
- Verlengde 10-meter MATE-AX naar Fakra-oplossing
- Project-gebaseerde technische ondersteuning
- OEM / ODM productie van kabelassemblages
- Ondersteuning voor productie van monsters en kleine- batches
- Aanpassing van de RF-kabelassemblage op basis van de eisen van de klant
Aanvraaginformatie
Als u op zoek bent naar een TE 2081393-serie compatibele MATE-AX naar Fakra-kabelassemblage, stuur ons dan de volgende informatie voor een offerte:
- Vereiste kabellengte
- Connectororiëntatie
- Kabeltype of kabelspecificatie
- Hoeveelheid
- Applicatieomgeving
- Eisen aan elektrische tests
- Mechanische of omgevingsvereisten
- Referentie TE-onderdeelnummer, indien beschikbaar
Premier Cable ondersteunt standaard en aangepaste MATE-AX naar Fakra RF-kabelassemblageoplossingen voor auto's voor ADAS, antenne, telematica, GNSS, radar en toepassingen voor autonoom rijden.
Handelsmerkkennisgeving:TE Connectivity, TE, MATE-AX en Fakra-gerelateerde onderdeelnummers zijn handelsmerken of referentieonderdeelnummers van hun respectievelijke eigenaren. Premier Cable PCM-ZC-0014 is een onafhankelijk vervaardigde kabelassemblage, ontworpen als een connector-compatibel alternatief voor referentie- en kruisverwijzingsdoeleinden.
