H-MTD+6 MQS Automotive Ethernet-kabelassemblage Koopgids voor ECU-, ADAS- en sensorprojecten
Een praktische gids voor het kiezen van Rosenberger H-MTD+6 MQS-kabelassemblages voor auto-Ethernet, ECU, domeincontroller, LiDAR, camera en ADAS-sensorprojecten, waaronder PCM-ZC-0132, PCM-ZC-0133, PCM-ZC-0134, PCM-ZC-0141, PCM-ZC-0139 en PCM-ZC-0140.
- Behandel niet alle H-MTD+6 MQS-kabelassemblages als hetzelfde product.
- Sommige MQS-contacten zijn bedraad voor voeding of signaal, sommige zijn open-draad en sommige zijn gereserveerd zonder verbinding.
- PCM-ZC-0132 en PCM-ZC-0133 zijn beter voor open-wire-integratie met ECU of controllerkaart.
- PCM-ZC-0134 en PCM-ZC-0141 zijn beter voor geïntegreerde stroom- en datakabelontwerpen.
- PCM-ZC-0139 en PCM-ZC-0140 gebruiken gereserveerde MQS-contacten en mogen niet worden omschreven als bekabelde Powerpin-kabels.
Koperdefinitie:Een H-MTD+6 MQS-kabelassemblage combineert een Rosenberger H-MTD hoge--data-interface met extra 6-pins MQS-contacten. Voordat ze bestellen, moeten kopers bevestigen of de MQS-contacten bedraad, open-draad zijn, gebruikt worden voor stroom/data, of alleen gereserveerd zijn voor toekomstig ontwerp.
Inhoud
Begin met het koopscenario, niet alleen met de connectornaam
Wanneer kopers zoeken naar H-MTD+6 MQS Ethernet-kabels voor auto's, is de naam van de connector alleen niet voldoende. Twee kabels kunnen beide H-MTD+6-connectoren gebruiken, maar de ene kan open-draads MQS-kabels hebben, de andere kan stroom en data integreren, en een andere kan alleen MQS-contacten reserveren zonder interne bedrading.
Bij aanschaf is het belangrijkste punt om te bevestigen hoe de MQS 6-pins contacten worden gebruikt. Een gereserveerde MQS-connector en een bekabelde MQS Powerpin-kabel lijken misschien op elkaar, maar zijn niet uitwisselbaar in een echt harnasontwerp.
Koper Opmerking:Voordat u een offerte aanvraagt, bevestigt u het geslacht van de connector, de MQS-bedradingsstatus, de pintoewijzing, de kabellengte en of de kabel alleen nodig is voor stroom, signaal, hoge- datasnelheid of mechanische reservering.
Snelle selectietabel
Gebruik deze tabel als eerste filter voordat u tekeningen, pintoewijzingen en vereisten voor connectoren aan de voertuigzijde- controleert.
| Model | Aanbevolen wanneer u dat nodig heeft | MQS-status |
|---|---|---|
| PCM-ZC-0132 | H-MTD+6 naar H-MTD vrouwelijk plus 6-pins open draad | Open draad |
| PCM-ZC-0133 | H-MTD+6 naar H-MTD mannelijk plus 6-pins open draad | Open draad |
| PCM-ZC-0134 | Dubbele poort H-MTD met MQS voedings-/databedrading naar H-MTD vrouwelijk | Bedraad |
| PCM-ZC-0141 | Dubbele poort H-MTD met MQS voedings-/databedrading naar H-MTD mannelijk | Bedraad |
| PCM-ZC-0139 | Dual Port H-MTD naar Dual Port H-MTD, alleen MQS gereserveerd | Gereserveerd / onbedraad |
| PCM-ZC-0140 | Dubbele poort H-MTD naar twee H-MTD vrouwelijke connectoren, alleen MQS gereserveerd | Gereserveerd / onbedraad |
H-MTD+6 MQS-kabeltypen uitgelegd voor kopers
Voor inkoopteams is de handigste manier om H-MTD+6 MQS-kabelassemblages te vergelijken, ze te classificeren op basis van de bedradingsfunctie in plaats van alleen op de connectornaam. Hetzelfde H-MTD+6-uiterlijk kan verschillende interne bedradingsontwerpen vertegenwoordigen.
Open draadtype
Het beste voor technische projecten waarbij de 6-pins MQS-draden moeten worden aangesloten op een PCB, ECU, voedingsmodule of aangepaste controller. Kopers moeten vóór productie de pinout en draadkleur bevestigen.
Voeding/gegevens geïntegreerd type
Het beste wanneer één kabelsamenstel hoge-snelheid H-MTD-gegevens moet transporteren, samen met hulpstroom- of signaaldraden. Dit wordt vaak gebruikt bij sensor-, camera-, LiDAR- en ECU-integratie.
Gereserveerd MQS-type
Het beste wanneer de mechanische connectorinterface MQS-contactposities vereist, maar het huidige ontwerp geen stroom- of signaalbedrading via die contacten nodig heeft.
Drie veel voorkomende inkoopscenario's
1. Open draad voor ECU of controllerkaart
Kies PCM-ZC-0132 of PCM-ZC-0133 wanneer het project 6-pins open-wire kabels nodig heeft voor aangepaste stroom-, signaal- of bordniveau-integratie.
2. Stroom en data in één kabel
Kies PCM-ZC-0134 of PCM-ZC-0141 wanneer MQS-contacten daadwerkelijk zijn bedraad voor stroom-/data-integratie met H-MTD hogesnelheidstransmissie.
3. Gereserveerde MQS voor toekomstig ontwerp
Kies PCM-ZC-0139 of PCM-ZC-0140 als de MQS-sectie mechanisch vereist is, maar er nu geen stroom- of signaalbedrading nodig is.
H-MTD+6 MQS-kabelmontageopties
Open draad Powerpin-kabels: PCM-ZC-0132 en PCM-ZC-0133
Deze twee modellen zijn geschikt als de koper een H-MTD+6-interface aan de ene kant en een aparte H-MTD-connector plus 6-pins open draad aan de andere kant nodig heeft. Het belangrijkste aankoopverschil is het geslacht van de connector: PCM-ZC-0132 gebruikt vrouwelijke H-MTD-uitgang, terwijl PCM-ZC-0133 mannelijke H-MTD-uitgang gebruikt.
Voor open-wire-versies moeten kopers vóór productie een duidelijke pintoewijzing opgeven. In de genoemde ontwerpen kunnen stroom- en signaaldraden verschillende draaddiktes gebruiken, zoals 20AWG voor stroom en 22AWG voor signaal of data, afhankelijk van de eisen van de klant.

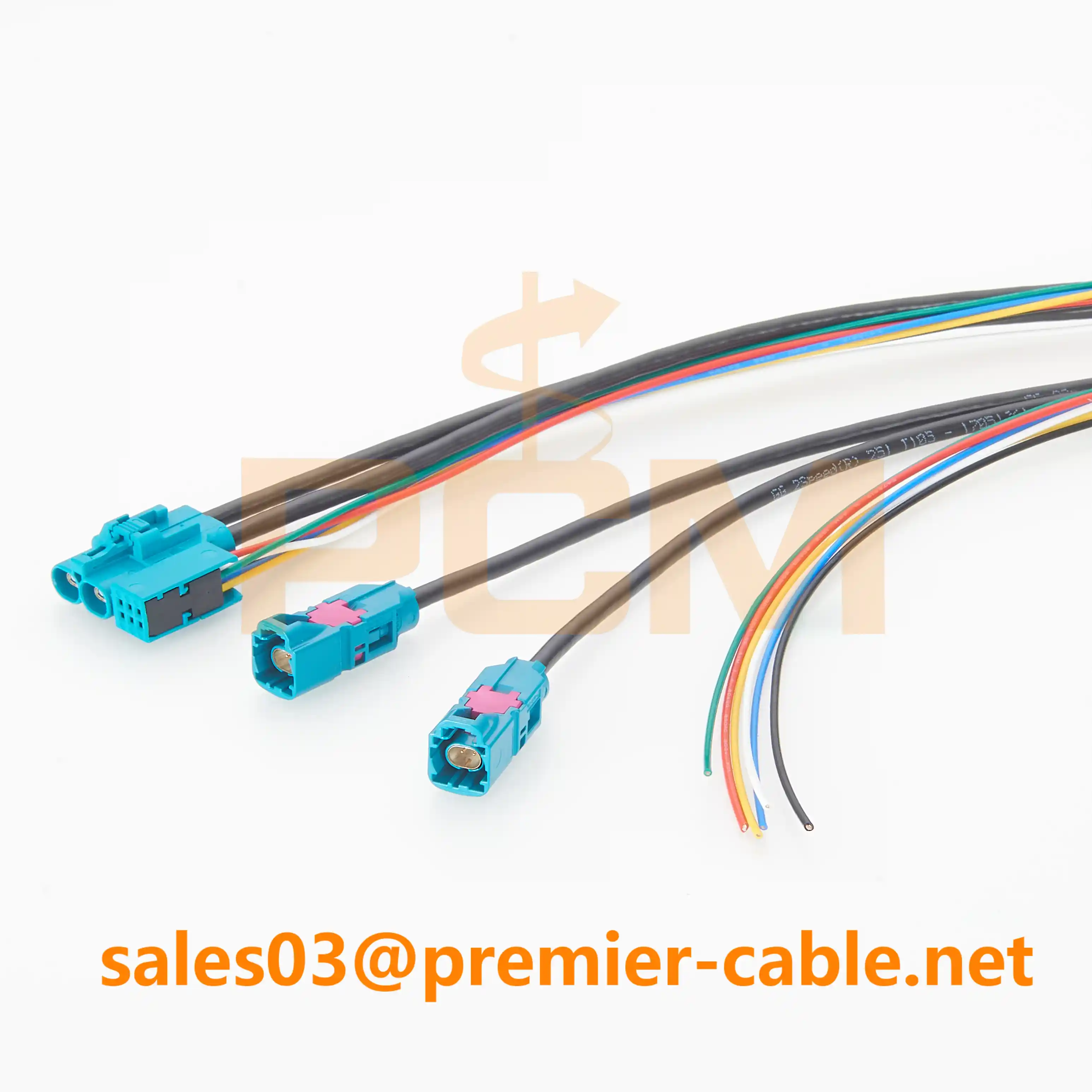

PCM-ZC-0132
H-MTD+6 vrouwelijk naar H-MTD vrouwelijk plus 6-pins open draad.
PCM-ZC-0133
H-MTD+6 vrouwelijk naar H-MTD mannelijk plus 6-pins open draad.
Geïntegreerde stroom-/datakabels: PCM-ZC-0134 en PCM-ZC-0141
Deze modellen zijn geschikter wanneer MQS-contacten vereist zijn voor daadwerkelijke stroom- en signaalintegratie. De kabelstructuur maakt gebruik van 20AWG-geleiders voor stroom en 22AWG-geleiders voor gegevens of signalen, afhankelijk van het bedradingsontwerp van het project.
Gebruik deze groep wanneer de koper een compacte kabelassemblage wil voor zowel hoge-snelheid H-MTD-datatransmissie als hulpbedrading. Dit kan de afzonderlijke bedradingsroutering in ADAS-, LiDAR-, camera-, ECU- en sensorintegratieprojecten verminderen.

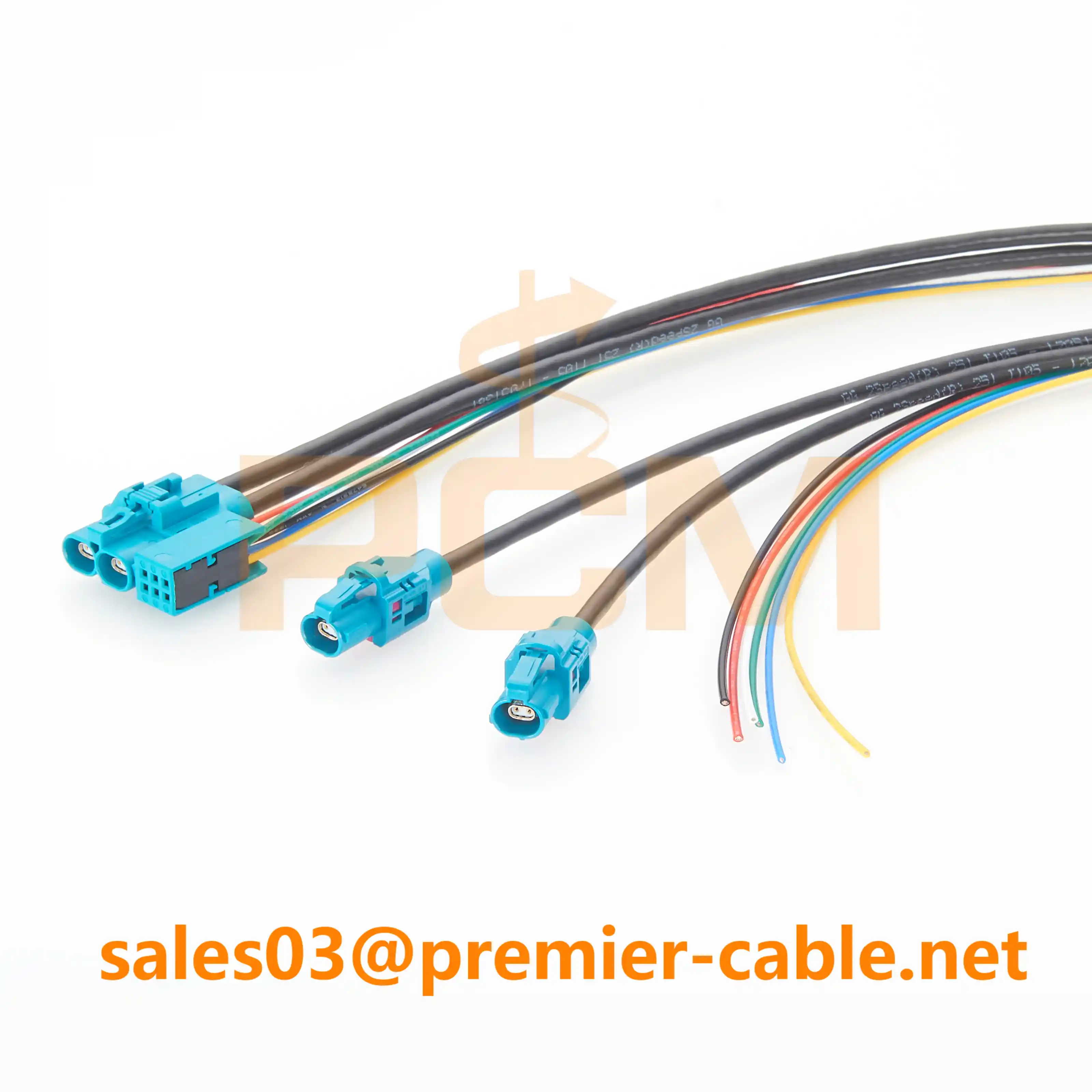

PCM-ZC-0134
Dubbele poort H-MTD+6 naar H-MTD vrouwelijk met bekabelde MQS-contacten.
PCM-ZC-0141
Dubbele poort H-MTD+6 naar H-MTD mannelijk met bekabelde MQS-contacten.
Dubbele poort H-MTD met gereserveerde MQS-contacten: PCM-ZC-0139 en PCM-ZC-0140
Deze modellen bevatten 6-pins MQS-contactposities, maar de MQS-contacten zijn gereserveerd en niet bedraad. Ze moeten worden geselecteerd wanneer de koper de mechanische interface of toekomstige uitbreidingsruimte nodig heeft, niet wanneer onmiddellijke stroom- of signaalbedrading vereist is.
Dit onderscheid is van belang voor de inkoopnauwkeurigheid. Als het project daadwerkelijke stroomvoorziening via MQS-contacten vereist, kies dan voor een bekabeld Power/Data Integrated-ontwerp in plaats van een gereserveerd MQS-ontwerp.
PCM-ZC-0139
Dual Port H-MTD naar Dual Port H-MTD, MQS gereserveerd en onbedraad.
PCM-ZC-0140
Dubbele poort H-MTD naar twee H-MTD vrouwelijke connectoren, MQS gereserveerd en onbedraad.
Model-per-aankoopnotities voor modellen
PCM-ZC-0132
Kies dit model wanneer het project H-MTD+6 aan de ene kant, H-MTD vrouwelijke uitgang aan de andere kant en 6-pins open draad nodig heeft voor aangepaste integratie.
PCM-ZC-0133
Kies dit model wanneer het project een mannelijke H-MTD-uitgang vereist in plaats van een vrouwelijke uitgang, terwijl het 6-pins open- draadontwerp behouden blijft.
PCM-ZC-0134
Kies dit model wanneer een Dual Port H-MTD-connector met bekabelde MQS-contacten vereist is en de tegenovergestelde H-MTD-zijde vrouwelijk moet zijn.
PCM-ZC-0141
Kies dit model wanneer het project Dual Port H-MTD nodig heeft met bekabelde MQS-contacten en een H-MTD-mannelijke pluguitgang.
PCM-ZC-0139
Kies dit model als beide zijden Dual Port H-MTD-connectoren nodig hebben en de 6-pins MQS-contacten alleen gereserveerd zijn en niet bedraad.
PCM-ZC-0140
Kies dit model wanneer een Dual Port H-MTD-interface moet worden gescheiden in twee H-MTD vrouwelijke connectoren, waarbij MQS-contacten gereserveerd en onbedraad zijn.
Wat u moet bevestigen voordat u een offerte aanvraagt
Een duidelijke offerteaanvraag helpt de heen-en-weer-communicatie-en-voorkomen en voorkomt verkeerde connectorselectie. Voordat u een offerte aanvraagt, bereidt u de volgende informatie voor, indien beschikbaar.
- Vereiste model- of connectortekening
- Kabellengte en routeringsomgeving
- H-Geslacht MTD-connector: mannelijke stekker of vrouwelijke aansluiting
- Of MQS-contacten bedraad, open-draad of alleen gereserveerd zijn
- Pintoewijzing en elektrische definitie
- Vereiste vermogensdraaddikte, zoals 20AWG
- Signaal- of datakabelvereiste, zoals 22AWG
- Hoeveelheid, etikettering, verpakking en testvereisten
Veelgemaakte fouten bij het kopen van H-MTD+6 MQS-kabelassemblages
- Ervan uitgaande dat elke H-MTD+6-kabel waterdicht is.
- Ervan uitgaande dat elk MQS-contact is aangesloten op stroom.
- Verwarrende H-MTD mannelijke plug en vrouwelijke jack.
- Kiezen voor een Dual Port H-MTD-ontwerp wanneer een enkele-poort H-MTD-kabel nodig is.
- Er wordt alleen een connectorfoto verzonden zonder pin-out of bedradingsdefinitie.
Om verkeerde aankopen te voorkomen, moet u vóór productie altijd het onderdeelnummer van de connector, de kabellengte, de MQS-bedradingsstatus en de definitieve pintoewijzing bevestigen.
Typische toepassingen per voertuigsysteem
ECU en domeincontrollers
Wordt gebruikt voor hoge-dataverbindingen en hulpbedrading tussen ECU's, zonecontrollers en gecentraliseerde computermodules.
LiDAR- en ADAS-sensoren
Geschikt voor sensormodules die een compacte snelle- Ethernet-verbinding met stroom- of signaalintegratie vereisen.
Camerasystemen voor auto's
Wordt gebruikt in cameramodules, surround-weergavesystemen en waarnemingsplatforms waar compacte auto--hoge- verbindingen vereist zijn.
Voertuig Ethernet-netwerken
Ondersteunt hoge-communicatie tussen sensoren, controllers en auto-Ethernet-apparaten in moderne voertuigarchitecturen.
Veelgestelde vragen
Is elke H-MTD+6 MQS-kabel een Powerpin-kabel?
Nee. Sommige H-MTD+6 MQS-kabelassemblages gebruiken bedrade MQS-contacten voor stroom of signaal, terwijl andere open- draadkabels of gereserveerde, niet-bedrade MQS-contacten gebruiken.
Wat is het verschil tussen open draad en gereserveerde MQS?
Open draad betekent dat de MQS-draden naar buiten worden gebracht voor een aangepaste verbinding. Gereserveerde MQS betekent dat de contactposities mechanisch behouden blijven, maar niet intern verbonden zijn.
Kunnen MQS-pinnen stroom overbrengen?
Ja, als de kabel is ontworpen en bedraad voor stroomvoorziening. Sommige ontwerpen gebruiken bijvoorbeeld 20AWG-geleiders voor stroom en 22AWG-geleiders voor signaal of data. De uiteindelijke definitie moet het elektrische ontwerp van de klant volgen.
Kunnen de kabellengte en pinout worden aangepast?
Ja. Kabellengte, connectortype, pintoewijzing, draaddikte, afscherming, label en verpakking kunnen worden aangepast aan de projectvereisten.
Welke informatie moet ik opsturen voor een offerte?
Stuur ons het vereiste type connector, kabellengte, H-MTD-geslacht, MQS-bedradingsstatus, pin-out, aantal en eventuele test- of labelvereisten.
