Dubbele-USB- en HDMI-adapters voor paneelmontage voor ruimte-Beperkte schakelkasten en HMI-panelen
Adapters voor paneelmontage met dubbele-poorten combineren twee interfaces-USB-A, USB-C of HDMI-in één compacte module. Eén uitsparing in plaats van twee. Minder bewerking, schonere lay-out, snellere montage. In deze handleiding worden de vijf veel voorkomende combinaties besproken, hoe u deze kunt opgeven en wat u moet bevestigen voordat u bestelt.
- Adapters voor paneelmontage met dubbele-poorten combineren twee interfaces in één module, waardoor slechts één paneeluitsparing nodig is in plaats van twee.
- Elimineert de speling die normaal gesproken nodig is tussen twee afzonderlijke-poortuitsparingen, waardoor een bruikbaar paneelgebied wordt teruggewonnen.
- Vijf veel voorkomende combinaties: Dubbele USB-A, Dubbele USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
- Geschikt voor schakelkasten, HMI-panelen, industriële pc's, kiosken en OEM-apparatuur met een beperkt frontpaneeloppervlak.
- Geef voor een offerte op: poortcombinatie, afmetingen paneeluitsparing, paneeldikte, kabellengte en USB/HDMI-versie.
Definitie:Een paneelmontageadapter met dubbele-poorten is een enkele module die twee externe interfaces (USB, USB-C of HDMI) integreert in één op een paneel-gemonteerde behuizing, waardoor technici twee aansluitpunten kunnen leveren via één uitsparing op een schakelkast of apparatuurpaneel.
📋 Inhoud
Het probleem: de ruimte op het voorpaneel is vast, maar de interface-eisen niet
Schakelkasten en HMI-panelen hebben een vast frontpaneel. Zodra het display, drukknoppen, noodstop, indicatielampjes en kabelwartels zijn geplaatst, blijft de resterende ruimte voor externe servicepoorten vaak beperkt tot een smalle strook of hoek.
Ondertussen heeft moderne industriële apparatuur steeds vaker meerdere externe interfaces nodig in hetzelfde servicegebied. Een HMI-systeem heeft tijdens de configuratie mogelijk HDMI nodig voor een externe monitor en USB voor een toetsenbord. Een schakelkast heeft mogelijk USB-A nodig voor oudere onderhoudstools, plus USB-C voor nieuwere laptops. Een testinstrument heeft mogelijk twee USB-poorten nodig voor gelijktijdige datalogging en firmware-update.
Wanneer elke interface een afzonderlijke-poortadapter gebruikt, is het resultaat meerdere uitsparingen, meerdere montageposities en een drukke paneelindeling. Voor apparatuur die in batches wordt geproduceerd, verhoogt dit ook de bewerkings-, assemblage- en kwaliteitscontrolekosten.
USB- en HDMI-adaptercollectie voor paneelmontage
Dubbele-poortcombinatieopties
Volledig productassortiment voor schakelkasten
Enkele-poort versus dubbele-poort: wat er in de praktijk verandert
De ruimtebesparing is niet alleen de uitsparing zelf. De minimale ruimte tussen twee aangrenzende uitsparingen-die nodig is om de paneelstijfheid te behouden-wordt volledig geëlimineerd met een dubbele-poortmodule.
| Item | Twee enkele-poortadapters | Eén dubbele-poortadapter |
|---|---|---|
| Paneeluitsparingen vereist | 2 aparte openingen | 1 gecombineerde opening |
| Totaal gebruikt paneeloppervlak | Groter (inclusief ruimte tussen-uitsnijdingen) | Kleiner (speling geëlimineerd) |
| Schroefposities | 4 (2 per adapter) | 2 |
| Interne kabels | 2 aparte staarten | 1 of 2 staarten uit één module |
| Montage stappen | Monteren, uitlijnen, bevestigen × 2 | Monteren, uitlijnen, repareren × 1 |
| Paneel uiterlijk | Twee aparte openingen | Eén schone geïntegreerde opening |
Vijf algemene dubbele-poortcombinaties
Dubbele USB-A
Twee USB-A-poorten in één paneelmodule. Geschikt voor apparatuur die gebruik maakt van oudere USB-randapparatuur: USB-drives, toetsenborden, muizen, barcodescanners, onderhoudslaptops. Opties voor USB-versie: USB 2.0 of USB 3.0. Voor de meeste industriële onderhoudstaken (firmware-upload, log-download) is USB 2.0 voldoende. USB 3.0 heeft de voorkeur als er regelmatig grote gegevensbestanden worden overgedragen.
Dubbele USB-C
Twee USB-C-poorten in één module. Geschikt voor nieuwere apparatuurontwerpen die Type-C gebruiken voor gegevensoverdracht, opladen of beide.
⚠️ Belangrijk:USB-C is een connectorvormfactor, geen enkel protocol. Controleer voordat u bestelt of elke poort alleen data, data + opladen of data + video (Alt-modus) moet ondersteunen. Niet alle USB-C-paneeladapters ondersteunen alle functies.
Dubbele USB-Een adapter voor paneelmontage

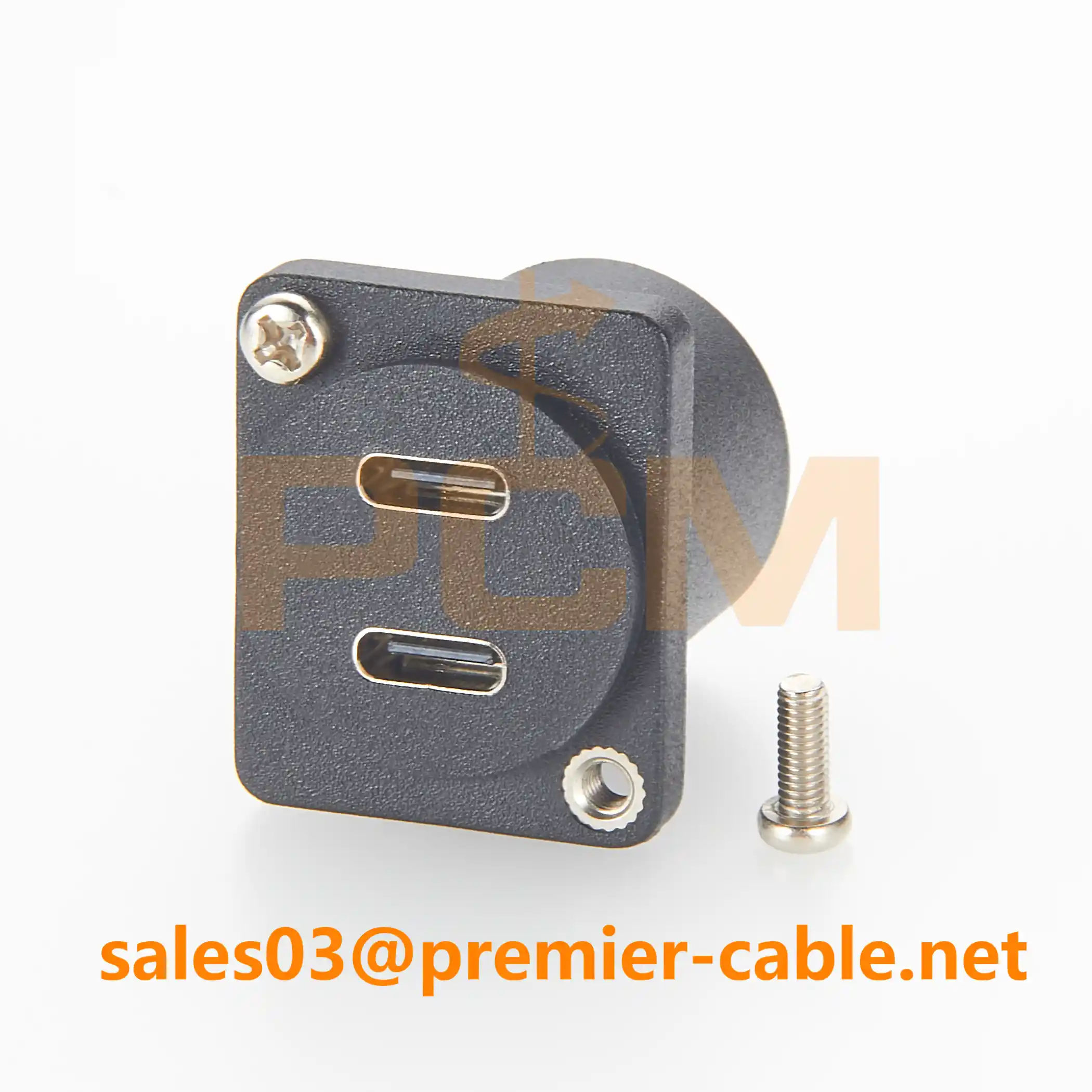

Dubbele USB-C-adapter voor paneelmontage
USB-A + USB-C-adapter voor paneelmontage
USB-A + USB-C
Eén USB-A en één USB-C in één module. Een praktische overgangsperiode-periodecombinatie voor apparatuur die zowel oudere USB-A-apparaten als nieuwere Type-C-apparaten moet bedienen. Dit is momenteel het meest voorkomende verzoek van fabrikanten van OEM-apparatuur, omdat het zowel bestaande onderhoudstools als nieuwere laptops omvat zonder dat gebruikers adapters hoeven mee te nemen.
HDMI + USB-A
Eén HDMI en één USB-A in één module. Geschikt voor HMI-panelen, embedded pc's en besturingssystemen die weergave-uitvoer en randapparatuurtoegang vanaf het voorpaneel nodig hebben. Bevestig bij het opgeven de HDMI-versie (1.4 voor 1080p, 2.0 voor 4K @ 60 Hz) en of er een actieve kabel nodig is voor langere kabellengtes aan de achterkant.
HDMI + USB-C
Eén HDMI en één USB-C in één module. Geschikt voor nieuwere compacte systemen waarbij de operator zowel een extern display als Type{2}}C-gegevens of oplaadtoegang nodig heeft vanuit één servicepaneelgebied.

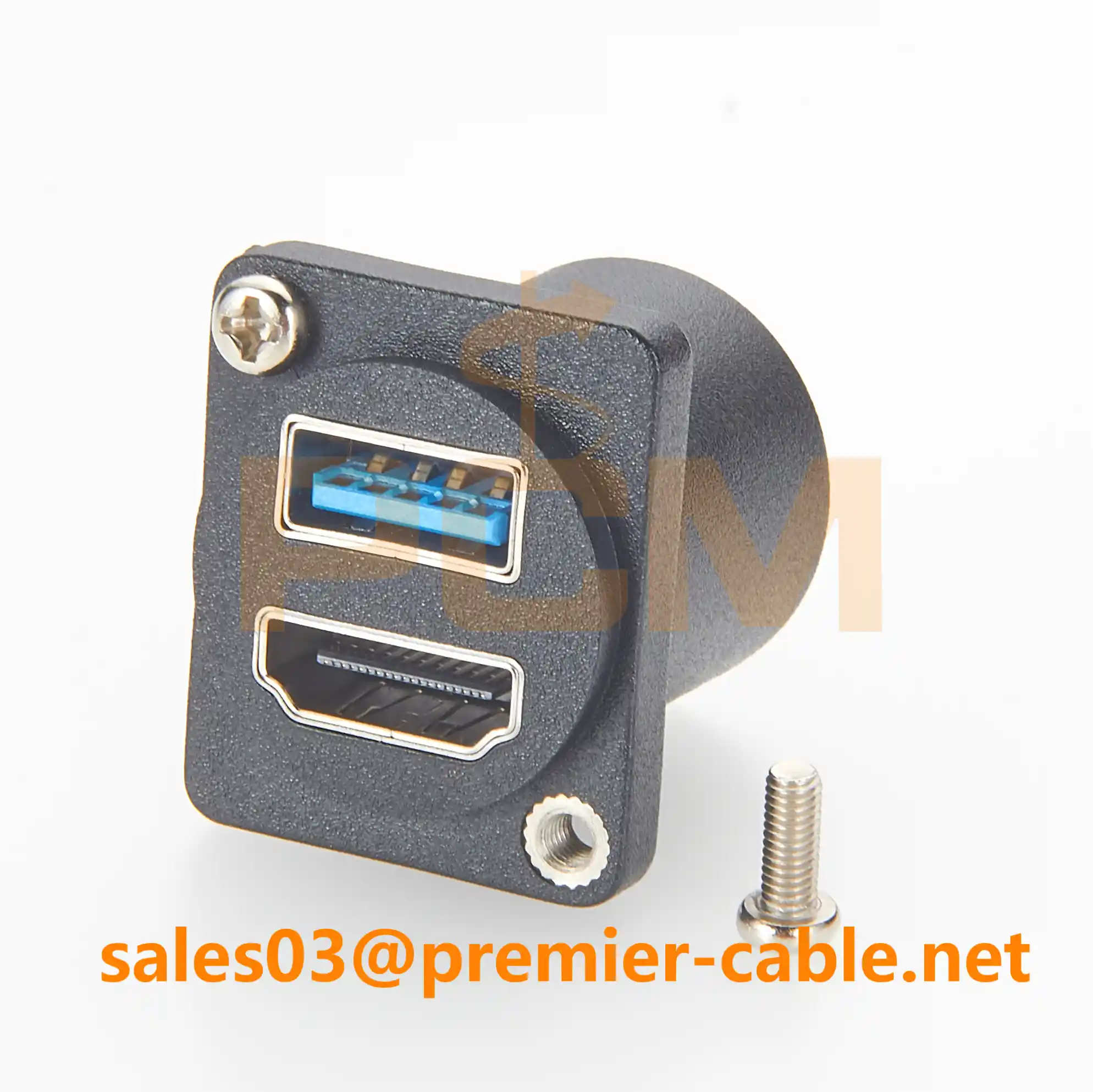

HDMI + USB-Een adapter voor paneelmontage
HDMI + USB-C-adapter voor paneelmontage
Mechanische specificaties moeten worden bevestigd voordat u bestelt
Adapters met dubbele-poorten vereisen een zorgvuldigere controle van de afmetingen dan versies met enkele-poorten, omdat de paneeluitsparing groter is en de ruimte aan de achterkant kritischer is.
Moet-items bevestigen
- Poort combinatie.Welke twee interfaces zijn nodig?
- Afmetingen paneeluitsparing.De rechthoekige openingsgrootte in het metalen paneel.
- Paneeldiktebereik.Controleer of de adapter de werkelijke behuizingsdikte ondersteunt; Voor dikkere panelen zijn mogelijk verlengde-schroefdraadvarianten nodig.
- Lengte en richting van de kabel aan de achterkant.Hoeveel ruimte is er beschikbaar achter het paneel? Moet de kabel recht, onder een hoek van 90 graden of onder een specifieke hoek naar buiten komen?
- USB/HDMI-versie.Dit bepaalt de interne bedrading en connectorspecificaties.
Goed-om-items te bevestigen (voor aangepaste projecten)
| Parameter | Wat te specificeren |
|---|---|
| Afstand van de schroefgaten | Hart-tot-hartafstand |
| Afmetingen voorflens | Algeheel zichtbaar gebied op de voorkant van het paneel |
| Materiaal behuizing | Zinklegering, aluminium of kunststof |
| Afschermingsvereiste | Volledig metalen afscherming voor EMC-gevoelige omgevingen |
| IP-classificatie | IP20-standaard; IP65/IP67 voor blootstelling aan stof of spatten |
| Geslacht achterconnector | Vrouwelijke-naar-vrouwelijke passage-via of kabelstaart |
📩 Tip voor OEM-projecten
Het verstrekken van een paneeltekening met de afmetingen van de interne speling is de snelste manier om de pasvorm te bevestigen. Dit elimineert heen-en-weer-en-uitsnijdingstoleranties en kabelgeleiding aan de achterkant.
Veelgestelde vragen
Kunnen de twee poorten in een dubbele-poortadapter verschillende kabellengtes hebben?
Ja. Aangepaste versies kunnen voor elke poort verschillende kabellengtes aan de achterkant hebben. Dit komt vaak voor als de twee interne verbindingspunten zich op verschillende afstanden achter het paneel bevinden.
Welke paneeldikte ondersteunen dubbele-poortadapters doorgaans?
De meeste standaardversies ondersteunen gangbare industriële paneel- en behuizingsdiktes. Voor dikkere behuizingen zijn varianten met verlengde-schroefdraad of klem- verkrijgbaar. Controleer bij de leverancier of de paneeldikte buiten het standaardbereik ligt.
Zijn er dubbele-poortadapters beschikbaar in versies met IP65-classificatie?
Standaardversies zijn doorgaans IP20 (binnen, geen spatwater). IP65/IP67-versies met pakkingen en afgedichte doppen zijn beschikbaar voor wash-down- of buitenomgevingen, maar moeten tijdens de offertefase worden gespecificeerd.
Ondersteunt USB-C op een paneeladapter opladen en video?
Niet noodzakelijkerwijs. USB-C is een connectorvormfactor. Of een specifieke paneeladapter alleen data, data + opladen of data + video (Alt Mode) ondersteunt, hangt af van de interne bedrading. Bevestig altijd de gewenste functie voordat u bestelt.
Wat gebeurt er met de HDMI-signaalkwaliteit bij langere kabeltrajecten aan de achterkant?
Voor HDMI bij hogere resoluties hebben passieve kabels een praktische lengtelimiet waarboven het signaal kan verslechteren. Als de kabel aan de achterkant lang is, informeer dan bij de leverancier of een actieve kabel of signaalversterker nodig is.
Heeft u een aangepaste dubbele-poort-paneelmontageadapter nodig?
Stuur ons uwpoortcombinatie, paneeluitsparing, paneeldikte, kabellengte aan de achterkant en USB/HDMI-versie. Wij bevestigen de pasvorm en sturen een tekening terug.
- Standaardcombinaties (Dual USB-A, Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C) beschikbaar.
- Aangepaste kabellengte, behuizingsmateriaal en poortindeling beschikbaar voor OEM-projecten.
- Weet u niet zeker welke combinatie past? Beschrijf uw paneelindeling en wij zullen u aanbevelen.
Bron Dubbele-poort USB- en HDMI-adapters voor paneelmontage
Premier-kabelproduceert dubbele-poort USB-A, USB-C en HDMI-paneelmontageadapters voor schakelkasten, HMI-panelen, industriële pc's, kiosken en OEM-apparatuur. Standaard- en aangepaste configuraties beschikbaar. Neem contact op met ons engineeringteam voor specificatieondersteuning of een offerte.
